Frequentieregelaars

Wat doet een frequentieregelaar?

Een frequentieregelaar maakt van de vaste netspanning een wisselspanning met een instelbare frequentie. Omdat het toerental van een draaistroommotor de frequentie volgt, kunt u de motor daarmee traploos sneller of langzamer laten draaien. Daarnaast zorgt hij voor een zachte aanloop en beschermt hij de motor tegen overbelasting.

Welke merken en series levert B&P?

• Danfoss: 0,18 tot 500 kW. VLT FC 51, FC 280, FC 102, FC 202 en FC 302, en de nieuwe generatie iC2 en iC7.

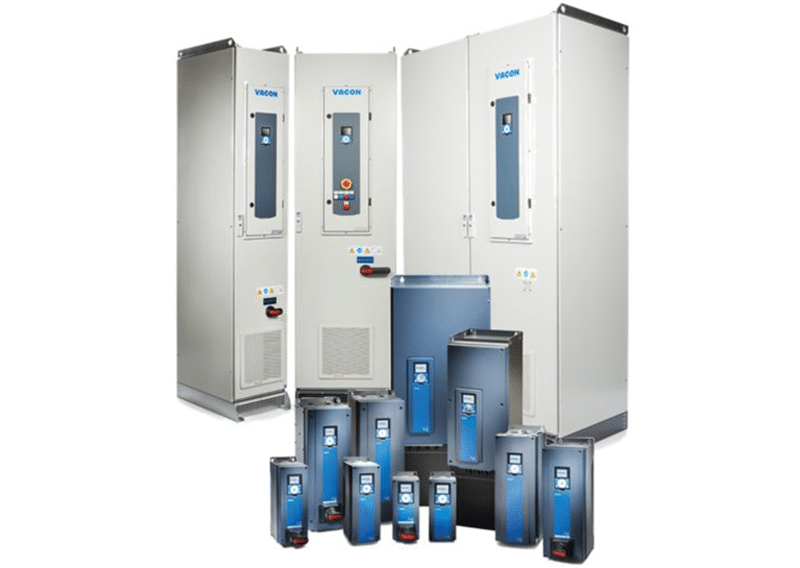

• VACON: 0,25 tot 630 kW. VACON 20, 100 Industrial, 100 Flow, 100 X en de NXP-serie.
• Siemens: 0,12 tot 560 kW. SINAMICS G120C, G120X, G220 en V20.
• WEG: 0,25 tot 630 kW. CFW 300, CFW 500 en CFW 11.

Daarmee loopt het assortiment door tot 2,15 MW. Staat de regelaar die u zoekt er niet bij, vraag hem dan aan via RFQ@bnpelektromotoren.nl.

Hoe kies ik de juiste frequentieregelaar?

• Kies op stroom, niet alleen op kW. Het vermogen op het typeplaatje is een richtwaarde; de nominale motorstroom is bepalend.
• Netspanning. De series verschillen in spanningsbereik, en een 230V regelaar geeft ook 230V aan de motor.
• Koppelkarakteristiek. Pompen en ventilatoren vragen kwadratisch koppel, transportbanden en vijzels constant koppel.
• Omgeving. In een kast volstaat de standaarduitvoering; buiten de kast heeft u een hogere beschermingsklasse nodig.
• Communicatie en veiligheid. Welke veldbus sluit aan op uw besturing, en welke veiligheidsfuncties vraagt de risicobeoordeling?

Waar let u op bij de installatie?

Gebruik een afgeschermde motorkabel die aan beide zijden rondom contact maakt, en houd de kabellengte binnen de grens die in de handleiding staat. Let bij grotere installaties op harmonischen in het net en bij grotere motoren op lagerstromen. Reken ten slotte op de warmteafgifte van de regelaar bij het bepalen van de kastventilatie.

Veelgestelde vragen over frequentieregelaars

Kies ik de regelaar op vermogen of op stroom?

Op stroom. Het kW-getal is een richtwaarde die uitgaat van een standaardmotor. Staat op uw motorplaatje een hogere nominale stroom, bijvoorbeeld bij een motor met veel polen of een speciale uitvoering, dan is een maat groter nodig.

Kan ik met een frequentieregelaar van 230V 1 fase naar 400V 3 fase?

Nee. Een regelaar die op 230V enkelfase wordt gevoed, geeft 230V driefase aan de uitgang. De motor moet dan in driehoek op 230V geschakeld kunnen worden. Wilt u 400V aan de motor, dan heeft u een 400V voeding nodig.

Hoeveel bespaar ik met een frequentieregelaar?

Bij pompen en ventilatoren daalt het opgenomen vermogen ongeveer met de derde macht van het toerental, dus daar is de winst het grootst. Bij constant koppel, zoals een transportband, is de besparing kleiner en zit de winst meer in regelbaarheid en een zachte aanloop.

Heb ik een EMC-filter nodig?

Veel regelaars hebben al een filter aan boord. Of dat volstaat hangt af van de omgeving en van de kabellengte: de productnorm voor aandrijvingen kent de categorieën C1 tot en met C4, van een lichte omgeving tot een zwaar industrieel net.

Wat is Safe Torque Off?

Een veiligheidsfunctie die de aansturing van het vermogensdeel wegneemt, zodat de motor geen koppel meer kan leveren, zonder dat u de voeding hoeft te schakelen. Of u die nodig heeft volgt uit de risicobeoordeling van de machine.
